さて、先日のブログでLLC漏れとタコメーターが動かない旨をアップしたSW20 MR-2ですが

LLC漏れに関しては部品が廃版になる前に注文し、入荷までは漏れ止め剤の注入で急場を凌ぎました。

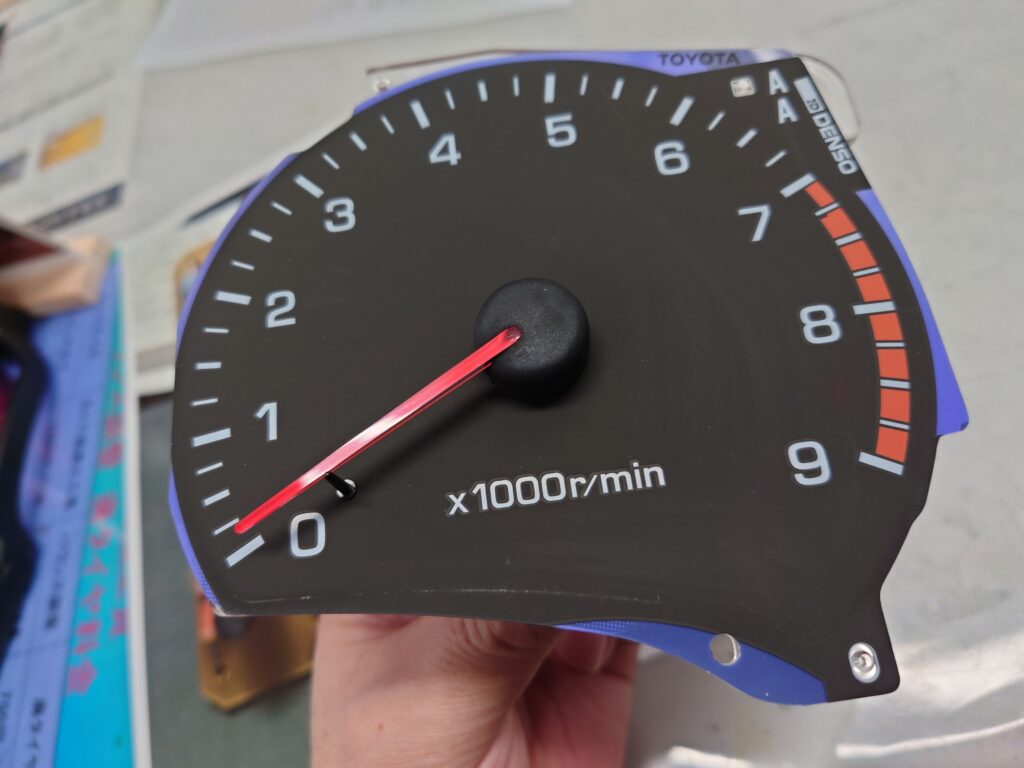

っで、タコメーターですが

単体をメーターASSYから取り出して

基盤を確認。

イグナイターから直接タコメーターに信号が入るタイプは入力が80Vぐらいあるらしく

LINKから出力する5Vパルスでは屁の突っ張りにもなりません・・・。



っで

このパーツで5Vを12V付近まで昇圧して見たのですが

80Vに比べたら、12Vでも全然足りない訳で・・・。



っで

これを替えます。

電子に詳しい人なら抵抗値が分かりますね。

結構な抵抗ですので、これをグッと小さい抵抗値に替えることで入力の閾値を下げます。

っと同時にこの世代のタコは定位から電圧が下がったのをトリガーとする様なので

LINK側でプルアップ処理した信号線をタコメーターに入力すると

動きました。

メーターASSYに組み込んだ状態でも

動きました。

すべてのパネル類を組み込んでも

動きました。

OKです!

ってのを夜中?明け方?の

4時前にやってました。笑

年末らしくて良いでしょ。



これで一通りの作業はすべて終わったので

ST246カルディナ用3S-GTEエンジンを積んだSW20 MR-2

完成です。



なんとか、予定していた年末内に完成!を成し遂げました。
